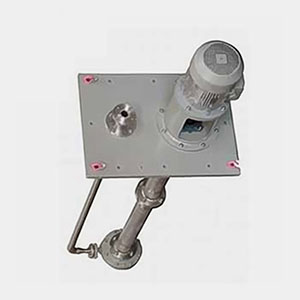

FY型系列化工液下泵特點及結構說明
日期：2018-07-10 人氣：4589
FY型系列化工液下泵是立式單級單吸離心泵。用于輸送含固體顆粒和不易結晶的有腐蝕液體。被輸送介質溫度-20℃-150℃，特殊需要時可為-50℃-150℃。液下泵工作部分淹沒在液體內，軸封無泄漏現象。且占地面積小，使用可靠，維修方便，耐腐蝕性能強等特點。廣泛適用于化工、石油等工業部門
FY型系列化工液下泵結構說明
FY液下泵主要由泵體、泵蓋、葉輪、軸、彈性聯軸器、管法蘭、導軸承、中間接管、出液管、軸承架、底板、電機架等零件組成。泵的吸入口順著軸線方向，出口與軸線平行。泵的轉向自吸入口向電動機端看去，為逆時針方向旋轉。FY型泵的立式電動機以螺栓固緊于電機座上，并通過彈性聯軸器與泵直接傳動、泵體、 中間接管、泵架、出液管、管法蘭、以螺栓聯接構成一起，固定在底板上，泵的整體通過底板安裝在容器上。FY型泵除去觸液部件外其它主要零件，如電機座、泵架、底架等均用鑄鐵制造。泵的軸向力與徑向力，（包括泵運轉中所產生的水壓力，葉輪及轉子重量等），均由軸承盒內所裝單向推力球軸承，單列向心球軸承；以及滑動導軸所承受為保證泵安全正常運轉。軸承以黃油潤滑之，導軸承所輸送的液體潤滑。因此，工作時液面必須高于葉輪中心線。FY型泵采用軟填料密封為基本密封形式并于填料環處通以黃油，保證填料正常工作延長使用壽命，黃油中宜加入適量二硫化鉬。此外，FY型耐腐蝕液下離心泵系列，因伸入容器長度L的長短不同，則又分為中間導軸承之結構和無中間導軸承的結構。
