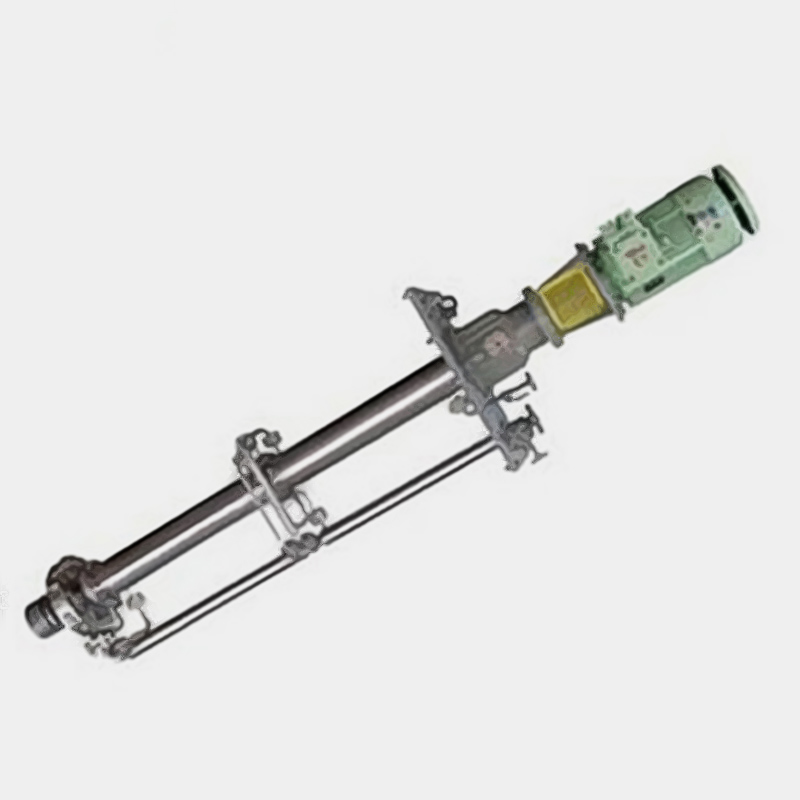

LHY硫磺液下泵【液硫泵】
LHY硫磺液下泵適用于各種規模的硫磺制酸工藝流程中輸送130-158度的液體硫磺。也適用于其他需要小流量，高揚程的化工流程。LHY液硫泵由于揚程特高，流量特小，比轉數特低，已不可能用離心泵的型式來達到性能要求，用旋渦泵則在運轉過程中性能不穩定，故采用全新的技術進行不力設計，具有普通離心泵，旋渦泵所不具備的特殊優點。
概述
LHY硫磺液下泵結構特點
1.本系列泵是一種立式保溫液下泵。泵的出液管從泵體，前泵蓋均設有蒸汽或導熱油保溫夾套。
2.本系列泵主要由泵體，葉輪，前泵蓋，泵軸，彎管，出液管，中間接管，底板及軸承箱，電機座等零部件組成。
3.本系列泵的葉輪為星形結構。其結構簡單，制造方便。葉輪開平衡孔以平衡軸向力，軸向力基本上可以認為完全平衡掉，為泵的運轉有很大的好處。
4.本系列從電機端看為逆時針旋轉達。
5.本系列泵安裝尺寸可以根據客戶的使用要求定做。
應用范圍
性能范圍：
流量：0.2-10m3/h
揚程：40-120m
轉速：2900r/min
適用溫度范圍：t<=200度，如采用特殊的制造技術，適用溫度可提高到550度。
結構簡圖
型號意義
例如:LHY-1/80
LHY-系列代號
1-泵的流量（m3/h） 80-泵的揚程
性能參數表
適用范圍
硫磺制酸是我國硫酸工業的重要發展方向之一，小流量，高揚程的液硫泵是硫磺制酸的關鍵裝備，為了適應這一形勢發展的需要，在有關設計院所，大專院校專家及本廠職工的共同努力下，我們開發出LHY系列立式液硫泵。 LHY保溫液硫泵結構簡單，維護方便，運行平穩，性能穩定。本系列泵在輸送液體硫磺時，采用1Cr18Ni9Ti材料制造，當使用于其它化工流程時，可用下述材料制造：
304（0Cr18Ni9） 316（0Cr18Ni12Mo2）
1Cr18Ni12Mo2Ti 316L（00Cr18Ni12Mo2）
CW-2（CD4MCU） J-1（UB-6）
本泵在輸送液體硫磺及其它易燃介質時，一般采用YB系列防爆電機，亦可根據用戶要求選配其它類型的電機。
