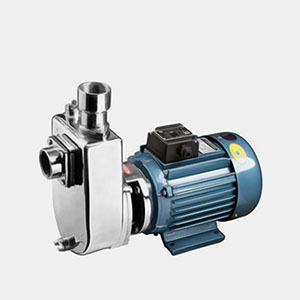

ZXL-1型直聯式不銹鋼耐腐蝕自吸泵
ZXL直聯式自吸泵系本公司根據國內外有關技術資料經消化、吸收、改進后研制而成的一種結構新穎的產品屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。
概述
1、結構緊湊。該兩系列泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動，低噪音、延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨無泄漏、使用壽命長。
4、采用先進水力模型、具有效率高、性能好等特點。
5、安裝使用維護方便。吐出管路不需要裝止回閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
6、結構獨特、自吸性能好，工作前只需保證泵體內儲有定量引液即可。
應用范圍
1、直聯式不銹鋼耐腐蝕自吸泵適用于工業和城市給排水，環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、工礦沖洗，設備冷卻等。使用介質溫度不超過80℃，粘度≤100厘珀、含固量可達30%以下。
2、廣泛適用于油庫、加油站、油輪、油船、碼頭、油車、機場、分別輸送汽油、煤油、柴油、航煤等。如改用耐腐蝕機械密封和不銹鋼材質還可以適用于化工、制藥、釀造、電鍍、印刷、造紙、電力礦山等，輸送介質溫度-20℃-80℃，粘度≤100厘珀，含固量可達30 % 以下。該系列泵特別適用于油輪或輸水船舶上，可兼作掃艙泵掃艙效果好。
結構簡圖
| 1電動機：直接與水泵聯接傳送動力，采用名牌電機。ZXL泵采用名牌防爆電機。 |
2泵軸：與電機同軸。為電機加長軸，確保了軸的同心，使泵運行平穩、無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。 | |
3擋水圈：防止因密封漏水而使電機進水。 | |
4機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫、高壓機械密封，運行壽命長，不滲漏、對軸無磨損，不積水垢，保證工作環境的整潔。 | |
5泵蓋：連接泵體和電機。 | |
6泵體：壓出室和吸人室及氣液分離室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳便于安裝和運行穩固。 | |
7葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。 | |
8密封環：水泵葉輪與泵體接合處起密封作用。 | |
9底蓋板：當泵體內有沉垢淤積時，可打開底蓋板清除污垢。 | |
10放水栓：當泵長期不用時，可以打開放水栓放干儲液。 | |
11底盤：連接整泵便于安裝，也可安裝隔振器。 | 12出口接管：連接出水管道 |
13加水閥：當泵內腔儲液不足時可打開閥門加水。 | 14止回閥片：當泵停止工作時可阻止管道里的水回流 |
15進口接管：連接進口管道。 |
型號意義
性能參數表
型號 | 吸程 | 轉速 | 自吸性能 | 電機功率 |
25ZXL3.2-20 | 6.5 | 2900 | 1.9 | 0.75 |
25ZXL3.2-32 | 6.5 | 2900 | 1.8 | 1.5 |
32ZXL3.2-32 | 6.5 | 2900 | 1.9 | 1.5 |
32ZXL3.2-50 | 6.5 | 2900 | 1.7 | 3.0 |
40ZXL6.3-20 | 6.5 | 2900 | 1.9 | 1.1 |
40ZXL6.3-30 | 6.5 | 2900 | 1.8 | 2.2 |
40ZXL6.3-30 | 6.5 | 2900 | 1.8 | 3.0 |
40ZXL10-32 | 6.5 | 2900 | 1.5 | 4.0 |
40ZXL10-40 | 6.5 | 2900 | 1.7 | 5.5 |
40ZXL12.5-50 | 6.5 | 2900 | 2.4 | 1.5 |
50ZXL15-12 | 6.5 | 2900 | 1.9 | 2.2 |
50ZXL18-20 | 6.5 | 2900 | 1.5 | 3.0 |
50ZXL12.5-32 | 6.5 | 2900 | 1.5 | 4.0 |
50ZXL20-30 | 6.5 | 2900 | 1.7 | 4.0 |
50ZXL15-40 | 6.5 | 2900 | 1.4 | 5.5 |
50ZXL12.5-50 | 6.5 | 2900 | 1.3 | 7.5 |
50ZXL-20-75 | 6.5 | 2900 | 1.3 | 11.0 |
65ZXL30-15 | 6 | 2900 | 2 | 3.0 |
65ZXL20-30 | 6 | 2900 | 2 | 4.0 |
65ZXL25-32 | 6 | 2900 | 1.9 | 5.5 |
65ZXL25-50 | 6 | 2900 | 1.8 | 7.5 |
65ZXL25-75 | 6 | 2900 | 1.8 | 11.0 |
80ZXL35-13 | 6 | 2900 | 1.9 | 3.0 |
80ZXL43-17 | 6 | 2900 | 1.8 | 4.0 |
80ZXL40-22 | 6 | 2900 | 1.9 | 5.5 |
80ZXL50-32 | 6 | 2900 | 1.5 | 7.5 |
80ZXL60-55 | 6 | 2900 | 1.5 | 18.5 |
80ZXL60-70 | 6 | 2900 | 1.2 | 22.0 |
100ZXL100-20 | 5.5 | 2900 | 1.8 | 11.0 |
100ZXL100-30 | 5.5 | 2900 | 1.8 | 15.0 |
100ZXL100-40 | 6 | 2900 | 1.8 | 18.5 |
100ZXL100-65 | 6 | 2900 | 1.8 | 30.0 |
100ZXL70-80 | 6 | 2900 | 1.8 | 30.0 |
150ZXL170-45 | 6 | 2900 | 1.9 | 37.0 |
150ZXL170-55 | 5 | 2900 | 1.8 | 45.0 |
150ZXL150-80 | 5 | 2900 | 1.8 | 55.0 |
200ZXL400-32 | 5 | 1450 | 2 | 55.0 |
200ZXL280-96 | 5 | 1450 | 1.8 | 90.0 |
200ZXL350-65 | 5 | 1450 | 1.8 | 110.0 |
250ZXL550-32 | 5 | 1450 | 2 | 75.0 |
250ZXL400-50 | 5 | 1450 | 2 | 90.0 |
250ZXL450-55 | 5 | 1450 | 2 | 110.0 |
300ZXL600-32 | 5 | 1450 | 2 | 90.0 |
300ZXL500-50 | 5 | 1450 | 2 | 110.0 |
300ZXL550-55 | 5 | 1450 | 2 | 132.0 |
適用范圍
1、周圍環境溫度≤40℃，海撥高度≤1000m，相對濕度 ≤95%，介質溫度≤80℃，特要求可達200℃。
2、自吸高度不能超過規定值5-6.5米，吸入管長度≤10米
故障原因與解決方案
| 故障現象 | 原因分析 | 排除方法 |
| ZX自吸離心泵不出水 | 1.泵殼內未加儲液或儲液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體不能從出口排出 | 1.加足儲液 2.檢查并排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修復或更換 6.使之排出 |
| ZX自吸離心泵雜音和振動較大 | 1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴重 5.進口管路內有雜物 6.泵與電動機兩者主軸不同心 | 1.加固 2.更換或校正 3.調整工況 4.更換 5.清除雜物 6.調整同軸度 |
| ZX自吸離心泵出水量不足 | 1.葉輪流道與吸入管被堵塞 2.葉輪或葉輪密封磨損嚴重 3.功率不足或轉速太低 | 1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速 |
| ZX自吸離心泵軸功率消耗過大 | 1.流量過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內流道堵塞或被卡住 | 1.升高出口壓力 2.適當降低 3.更換或校正 4.排隊堵塞物 |
ZX系列自吸泵是根據國內外有關技術資料經吸收、消化、改進后研制而成的節能泵類產品。該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。
